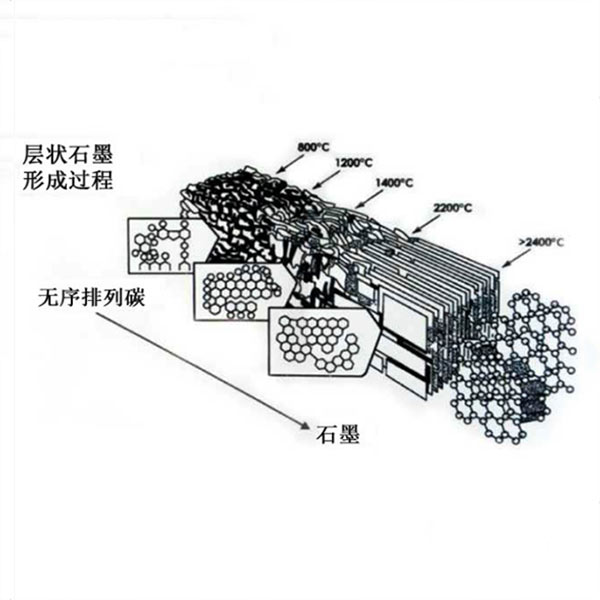

鑄鐵工藝中使用較多的增碳劑，是為了能夠增強金屬制品加工過程當中的碳含量。增碳劑的內在促成元素是固定碳和灰分，這兩個參數共同決定增碳劑在加工工藝中能夠發揮效率的多少。灰分太高的增碳劑在使用中達不到太高的轉換效率，所以在挑選時要注重觀察其中固定碳含量的比例，固定碳含量高則說明他增碳的效率高。加工金屬制品需要增碳劑輔助，使用時將增碳劑混合爐料防止電爐的底部和中部才能達到使用效果。

1、固定碳和灰分的含量

固定碳和灰分是增碳劑中此消彼長的兩個對立參數，也是影響增碳效率的兩個重要的參數。增碳劑中的固定碳含量高、灰分低，則增碳效率高，反之則增碳效率低。由于生 產條件下影響的因素很多，很難嚴格評定兩參數各自對增碳效率的影響。

灰分高，對增碳有抑制作用，而且還會使爐渣量增多，從而延長作業時間，增加電耗，增加冶煉過程中的勞動量。采用熔溝式感應電爐，如增碳劑加入爐內，尤應選用低灰 分的品種，以免熔溝中聚集氧化物而影響電效率。

從增碳效率考慮，當然希望增碳劑的固定碳含量高一些、灰分低一些，但同時也要考慮生產成本的因素和對鐵液質量的影響。增碳劑的加入方式對增碳效率也有很大的影響。

a、增碳劑在裝料時加入爐內

裝料時將增碳劑與爐料混勻，置于感應電爐的底層和中部，增碳效率較高。關于不同增碳劑的增碳效率，美國有人在保持其他條件不變的情況下進行過對比試驗，此處簡述 其要點如下：

在無心感應電爐中熔煉灰鑄鐵，鑄鐵的目標碳當量為4.03%(C 3.4%、Si 1.9%、Mn0.55%)。

爐料的配比是：鑄造生鐵16%;回爐料30%;廢鋼52%;增碳劑2%。

增碳劑與金屬爐料同時加入爐內，不同增碳劑的增碳效率

b、出鐵時加增碳劑

出鐵時在包內加增碳劑，增碳效率比加入爐內者低得多。美國有人在包內加入不同增碳劑進行過對比試驗，其要點如下：

熔煉的鑄鐵是低碳當量鑄鐵，目標成分是：C 2.55%;Si 1.7%;Mn 0.4%。

出鐵時，鐵液溫度為1510～1530℃。

增碳劑加在包內，然后沖入鐵液。

2、硫含量

熔煉球墨鑄鐵時，應采用硫含量低的增碳劑，雖然低硫增碳劑的價格高，但卻是必需的。

熔煉灰鑄鐵時，宜采用硫含量較高的增碳劑。這樣，不僅可以降低生產成本，而且還可增強鐵液對孕育處理的回應能力，得到冶金質量高的鑄件。在這種條件下，片面地追 求增碳劑“質量高”而選用低硫的品牌，不僅增加生產成本，而且還對產品質量有負面影響。

3、氮含量

灰鑄鐵中含有少量的氮，有促成珠光體的作用，有助于改善鑄鐵的力學性能。如果氮含量在0.01%以上，則鑄件就易于產生“氮致氣孔”。

通常，廢鋼中的氮含量高于鑄造生鐵。用感應電爐熔煉鑄鐵時，由于爐料中所用的鑄造生鐵錠少、廢鋼多，制得的鑄鐵中氮含量會相應較高。爐料中廢鋼用量為15%時，鑄 鐵中的氮含量約為0.003~0.005%;廢鋼用量為50%時，氮含量可達0.008~0.012%;爐料全部為廢鋼時，氮含量可能高達0.014%以上。

我們在鑄鐵時使用增碳劑也不是什么情況下都需要用到，我們要學會分析，在什么情況下使用，比方說如果爐內都是廢鋼的情況下，就一點要使用增碳劑了。一般來說增碳劑的氮含量高，這就是導致鑄鐵中氮含量增高的。近十多年來，隨著感應電爐的應用不斷增多，增碳劑中的氮含量日益受到重視。為避免鑄件產生氣孔缺陷，感應電爐熔煉鑄鐵時所用的增碳劑，一定要選購含氮量低的品種，如有可能，應核查增碳劑的氮含量。當前的困難在于：分析增碳劑中的氮含量，尚缺乏簡便而準確的方法。
