球化劑
球化劑技術指標
| 牌號 | 化學成分(CHEMICAL COMPOSITION)% | |||||||
| Code No. | Mg | Re | Ca | Si | AL | Ba | Sb | Fe |
| OK-40 | 4.0-5.0 | 1.5-2.0 | 1.5-2.0 | 38-46 | ≤0.8 | balance | ||
| OK-50 | 5.0-6.0 | 1.5-2.0 | 1.5-2.0 | 38-46 | ≤1.0 | balance | ||
| OK-60 | 6.0-7.0 | 1.5-2.5 | 2.0-3.0 | 38-46 | ≤1.0 | balance | ||
| OK-60-Sb | 6.0-7.0 | 1.5-2.5 | 2.0-3.0 | 38-46 | ≤1.0 | 適量 | balance | |
| OK-70 | 7.0-8.0 | 2.0-3.0 | 2.3-3.0 | 38-46 | ≤1.0 | balance | ||
| OK-70-Ba | 7.0-8.0 | 2.0-3.0 | 2.3-3.0 | 38-46 | ≤1.0 | 適量 | balance | |
| OK-80 | 8.0-9.0 | 2.5-3.5 | 2.0-3.0 | 38-46 | ≤1.0 | balance | ||
球化劑的功能與特點：
成分控制穩定，偏析小，MgO含量低，反應平穩，Mg吸收率高，使用安全.夾渣少等氧化物少。可適應不同生產方式。
球化劑使用：

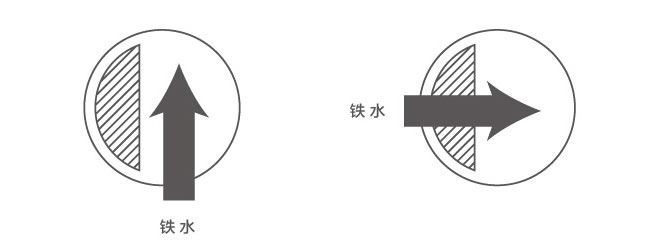

球化處理溫度是決定鎂吸引率重要的原因之一。處理溫度越低，鎂的吸收率越好。但是，為保證一定的澆注溫度，處理溫度應在1450度-1500度進行。如果用同一個鐵水包做連續處理，雖然鐵水包已預熱，但鐵水應該調高20-30度，從第3、第4次開始再回到通常的處理溫度，這樣可以得到穩定的結果。在注入鐵水時需要注意不要讓鐵水直接沖到凹權部，并且應該把沖入過程控制在 較短時間內，讓球化劑一邊反應一邊沖入鐵水，應避免在球化劑反應終了以后還繼續 沖入鐵水。

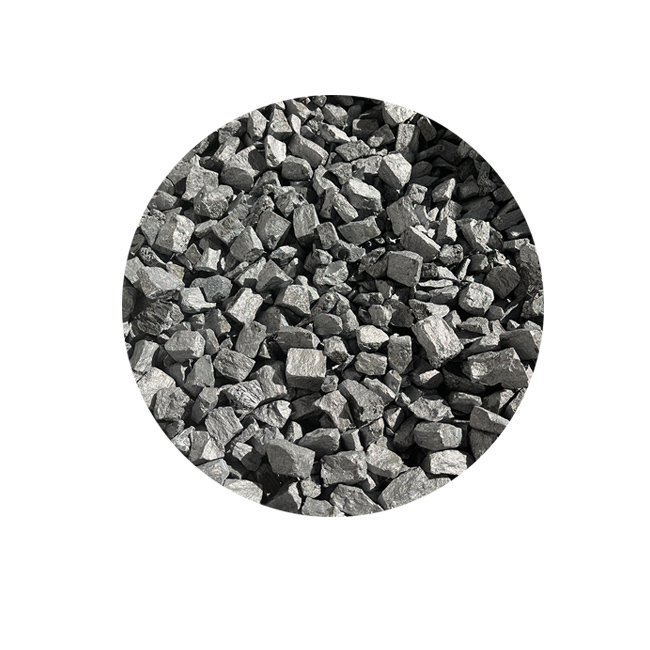

標準粒度：5-25mm 10-30mm 15-40mm
包裝：25Kg/500Kg/1000Kg袋裝.
